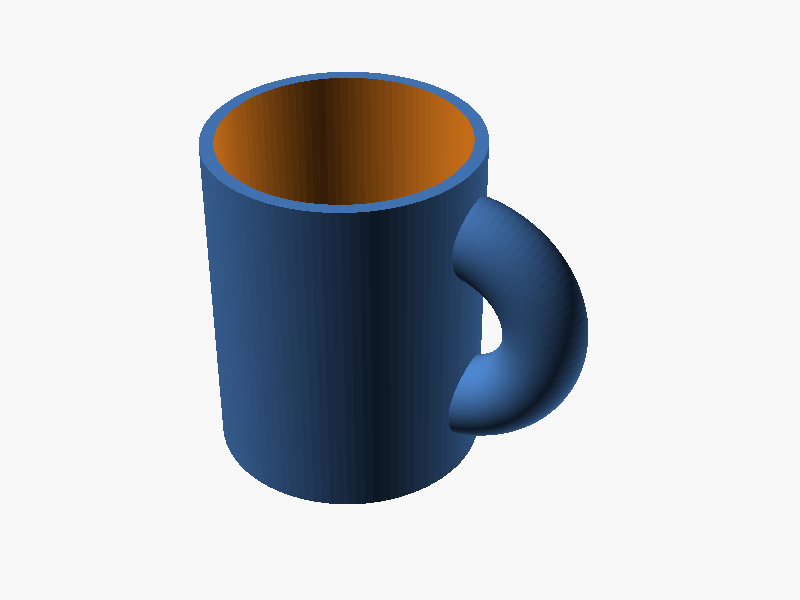

tier-1-mug / claude-sonnet-5

$fn = 100;

outer_d = 80;
outer_r = outer_d / 2;
height = 100;
wall = 4;
bottom = 6;

inner_r = outer_r - wall;
inner_height = height - bottom;

handle_r = 12; // 取手のリング半径(取っ手の輪の半径)
handle_tube_r = 4; // 取手の管の太さ
handle_center_height = height / 2;

module cup_body() {
    difference() {
        cylinder(h = height, r = outer_r);
        translate([0, 0, bottom])
            cylinder(h = inner_height + 1, r = inner_r);
    }
}

module handle() {
    // 取手をカップ外周に接するように配置
    translate([outer_r + handle_r - 2, 0, handle_center_height])
        rotate([90, 0, 0])
            torus(handle_r, handle_tube_r);
}

module torus(r, tube_r) {
    rotate_extrude(convexity = 10)
        translate([r, 0, 0])
            circle(r = tube_r);
}

union() {
    cup_body();
    handle();
}

// マグカップのパラメータ
outer_diameter = 80;
outer_radius = outer_diameter / 2;
height = 100;
wall_thickness = 4;
bottom_thickness = 6;

inner_radius = outer_radius - wall_thickness;
inner_height = height - bottom_thickness;

// 取手のパラメータ
handle_tube_radius = 12; // 取手の管の半径(太さ)
handle_ring_radius = 28; // 取手のリング自体の半径(大きさ)
handle_center_height = height / 2;

module mug_body() {
    difference() {
        // 外側の円柱
        cylinder(r=outer_radius, h=height, $fn=100);

        // 内側をくり抜く(底面の厚みを残す)
        translate([0, 0, bottom_thickness])
            cylinder(r=inner_radius, h=inner_height + 1, $fn=100);
    }
}

module handle() {
    translate([outer_radius + handle_ring_radius - handle_tube_radius, 0, handle_center_height])
        rotate([90, 0, 0])
            rotate_extrude($fn=100)
                translate([handle_ring_radius, 0, 0])
                    circle(r=handle_tube_radius, $fn=50);
}

module mug() {
    union() {
        mug_body();
        handle();
    }
}

mug();

no SCAD

// ==========================
// マグカップ パラメータ設定
// ==========================
cup_outer_r   = 40;   // カップの外径半径（外径80mm）
cup_wall_t    = 4;    // 側面の肉厚
cup_height    = 100;  // カップの高さ
cup_bottom_t  = 6;    // 底面の厚み
cup_inner_r   = cup_outer_r - cup_wall_t; // 内径半径（36mm）

handle_tube_r   = 12;                 // 取手の断面半径（要件通り12mm）
handle_main_r   = 25;                 // 取手リングの主半径（大きさ）
handle_embed    = 8;                  // カップ側面への埋め込み量
handle_center_z = cup_height / 2;     // 取手の中心高さ（カップ中央=50mm）

$fn = 100; // 全体の滑らかさ

// ==========================
// カップ本体（内側をくり抜いた円柱）
// ==========================
module cup_body() {
    difference() {
        cylinder(r = cup_outer_r, h = cup_height);

        // 内側の空洞（底面厚み分は残し、上端を超えて貫通させる）
        translate([0, 0, cup_bottom_t])
            cylinder(r = cup_inner_r, h = cup_height);
    }
}

// ==========================
// 取手（半円状のリング／トーラスの半分）
// ==========================
module handle() {
    // 断面円（半径12mm）をZ軸周りに180度回転してリングの半分を作成し、
    // Y軸周りに90度回転することでカップの高さ方向（Z軸）に沿った
    // 縦長のリング形状にする。
    rotate([0, 90, 0])
        rotate_extrude(angle = 180, convexity = 10)
            translate([handle_main_r, 0])
                circle(r = handle_tube_r);
}

// ==========================
// 全体組み立て
// ==========================
union() {
    cup_body();

    // 取手をカップ側面に配置
    // Y方向：外径からやや埋め込んでしっかり接続
    // Z方向：カップの中心高さに配置
    translate([0, cup_outer_r - handle_embed, handle_center_z])
        handle();
}

// マグカップのパラメータ
outer_diameter = 80;
outer_radius = outer_diameter / 2;
height = 100;
wall_thickness = 4;
bottom_thickness = 6;

inner_radius = outer_radius - wall_thickness;
inner_height = height - bottom_thickness;

// 取手のパラメータ
handle_tube_radius = 12; // 取手の管の半径(太さ)
handle_ring_radius = 28; // 取手のリング自体の半径(大きさ)
handle_center_height = height / 2;

module mug_body() {
    difference() {
        // 外側の円柱
        cylinder(r=outer_radius, h=height, $fn=100);

        // 内側をくり抜く(底面の厚みを残す)
        translate([0, 0, bottom_thickness])
            cylinder(r=inner_radius, h=inner_height + 1, $fn=100);
    }
}

module handle() {
    translate([outer_radius + handle_ring_radius - handle_tube_radius, 0, handle_center_height])
        rotate([90, 0, 0])
            rotate_extrude($fn=100)
                translate([handle_ring_radius, 0, 0])
                    circle(r=handle_tube_radius, $fn=50);
}

module mug() {
    union() {
        mug_body();
        handle();
    }
}

mug();

no SCAD
