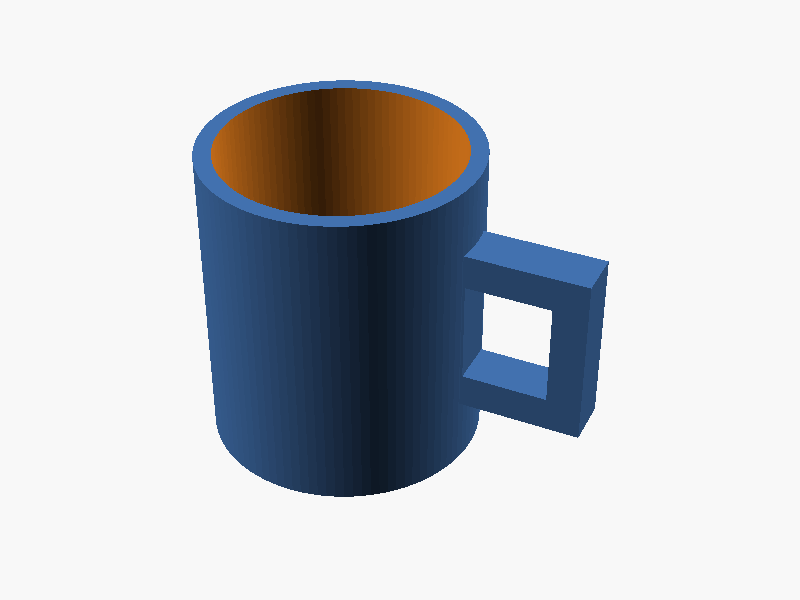

tier-2-offset-handle-mug / claude-sonnet-5

// マグカップ本体 + 取手

$fn = 100;

outer_d = 80;
inner_d = 70;
height = 90;
bottom_thickness = 6;

module mug_body() {
    difference() {
        cylinder(d=outer_d, h=height);
        translate([0, 0, bottom_thickness])
            cylinder(d=inner_d, h=height - bottom_thickness + 1);
    }
}

// 取手パラメータ
handle_inner_h = 30; // 内側空間の高さ
handle_inner_w = 25; // 内側空間の幅(本体からの突き出し方向)
handle_thickness = 8; // 取手の太さ(D字の厚み)
handle_center_z = height / 2;

module handle() {
    outer_r = outer_d / 2;
    // D字形状の取手を、Y-Z平面上に断面として描き、X方向に押し出す
    // 外側:半円、本体側:直線 のD字形状を2Dで作り、linear_extrudeでX方向に厚みを持たせる

    // 外形の半径(内側空間 + 厚み)
    total_w = handle_inner_w + handle_thickness * 2;
    total_h = handle_inner_h + handle_thickness * 2;

    module d_shape(w, h) {
        // D字:上下は半円、本体側は直線でつながる断面(Y-Z平面, 原点は中心)
        r = h / 2;
        union() {
            // 半円部分(外側)
            translate([w - r - (w/2 - r), 0])
                circle(r = r);
            // 直線部分(本体側の矩形)
            translate([-(w/2), -r])
                square([w/2, h]);
        }
    }

    // outer d-shape
    module outer_dshape() {
        translate([0,0,0])
        d_shape(total_w, total_h);
    }

    // inner d-shape (穴)
    module inner_dshape() {
        d_shape(handle_inner_w, handle_inner_h);
    }

    // 2D形状をX軸方向へ厚み分押し出す(取手の厚み方向はX軸)
    translate([outer_r - 1, 0, handle_center_z])
        rotate([0, 90, 0])
            linear_extrude(height = handle_thickness, center = false)
                difference() {
                    outer_dshape();
                    inner_dshape();
                }
}

module mug() {
    union() {
        mug_body();
        handle();
    }
}

mug();

// マグカップ本体と取手

$fn = 100;

// 本体パラメータ
outer_radius = 40;      // 外径80mm
inner_radius = 35;      // 内径70mm
mug_height = 90;
bottom_thickness = 6;

// 取手パラメータ
handle_inner_height = 30;
handle_inner_width = 25;
handle_thickness = 8;      // 取手の太さ(押し出し断面の直径)
handle_center_z = mug_height / 2;

module mug_body() {
    difference() {
        cylinder(h = mug_height, r = outer_radius);
        translate([0, 0, bottom_thickness])
            cylinder(h = mug_height, r = inner_radius);
    }
}

// D字型取手
// 外側が半円、本体側が直線のD字形状の断面を、上下に扫掠(スイープ)して立体を作る
module handle() {
    // D字の内側空間サイズ
    inner_w = handle_inner_width;   // X方向の内側幅(本体からの張り出し量)
    inner_h = handle_inner_height;  // Z方向の内側高さ

    // 全体の外形サイズ(内側 + 太さ分)
    outer_w = inner_w + handle_thickness;
    outer_h = inner_h + handle_thickness * 2;

    // 本体外周に接続するX位置
    x_base = outer_radius - 1; // 少しめり込ませて確実に union

    translate([x_base, 0, handle_center_z]) {
        rotate([90, 0, 0]) {
            linear_extrude(height = handle_thickness, center = true) {
                difference() {
                    // 外側のD字形状(半円 + 直線側)
                    d_shape(outer_w, outer_h);
                    // 内側のD字形状をくり抜く(内側空間)
                    d_shape_inner(inner_w, inner_h, handle_thickness);
                }
            }
        }
    }
}

// D字形状:左側が直線(本体側)、右側が半円
module d_shape(w, h) {
    r = h / 2;
    union() {
        // 直線部分(左側の四角)
        translate([-1, -h/2])
            square([r + 1, h]);
        // 半円部分(右側)
        translate([r, 0])
            circle(r = r);
    }
}

// 内側(くり抜き用)のD字形状。thicknessの分だけ小さくする
module d_shape_inner(w, h, thickness) {
    r = h / 2;
    union() {
        translate([-1, -h/2])
            square([r + 1, h]);
        translate([r, 0])
            circle(r = r);
    }
}

// 取手全体をより正確に:内側空間を確保しつつ外形はD字
module handle_solid() {
    inner_w = handle_inner_width;
    inner_h = handle_inner_height;
    t = handle_thickness;

    outer_h = inner_h + 2 * t;
    outer_r = outer_h / 2;

    x_base = outer_radius - 2; // 本体にめり込ませる

    translate([x_base, 0, handle_center_z]) {
        rotate([90, 0, 0]) {
            linear_extrude(height = t, center = true) {
                difference() {
                    // 外形:左が直線、右が半円のD字
                    hull() {
                        translate([0, -outer_r])
                            square([1, outer_h]);
                        translate([outer_r, 0])
                            circle(r = outer_r);
                    }
                    // 内側の穴:同じくD字型にくり抜き、指が入る空間を作る
                    translate([t, 0]) {
                        inner_r = inner_h / 2;
                        hull() {
                            translate([0, -inner_r])
                                square([1, inner_h]);
                            translate([inner_w - inner_r, 0])
                                circle(r = inner_r);
                        }
                    }
                }
            }
        }
    }
}

module mug_with_handle() {
    union() {
        mug_body();
        handle_solid();
    }
}

mug_with_handle();

no SCAD

$fn = 100;

// ==================== パラメータ ====================
// マグ本体
mug_outer_r  = 40;   // 外径80mm
mug_inner_r  = 35;   // 内径70mm(肉厚5mm)
mug_height   = 90;
bottom_thick = 6;

// 取手
handle_hole_h   = 30;  // 取手内側空間の高さ
handle_hole_w   = 25;  // 取手内側空間の幅(本体表面からの突き出し量)
handle_band_t   = 8;   // 取手バンド material の太さ
handle_width    = 20;  // 取手のY方向(奥行き)の幅
handle_embed    = 4;   // 本体側への埋め込み量(確実に union するため)
handle_center_z = mug_height / 2; // 高さ方向中央

// ==================== マグ本体 ====================
module mug_body() {
    difference() {
        cylinder(r = mug_outer_r, h = mug_height);
        translate([0, 0, bottom_thick])
            cylinder(r = mug_inner_r, h = mug_height - bottom_thick + 2);
    }
}

// ==================== D字プロファイル(2D断面) ====================
// flat_u : 本体側の直線部分のu座標(まっすぐな辺)
// far_u  : 先端(半円の頂点)のu座標
// half_h : 高さの半分
// r      : 半円部分の半径
module d_profile(flat_u, far_u, half_h, r) {
    rect_w = far_u - r - flat_u;
    intersection() {
        union() {
            if (rect_w > 0) {
                translate([flat_u, -half_h])
                    square([rect_w, 2 * half_h]);
            }
            translate([far_u - r, 0])
                circle(r = r);
        }
        // flat_u より内側(本体側)にはみ出た部分を切り落として直線にする
        translate([flat_u, -1000])
            square([2000, 2000]);
    }
}

// ==================== 取手(+X方向のみ) ====================
module handle() {
    hole_half_h = handle_hole_h / 2;
    hole_r      = hole_half_h;
    flat_u_hole = mug_outer_r;                 // 穴は本体表面から
    far_u_hole  = flat_u_hole + handle_hole_w; // 穴の奥行き25mm

    outer_half_h = hole_half_h + handle_band_t;
    outer_r      = outer_half_h;
    flat_u_outer = mug_outer_r - handle_embed; // 本体内部へ埋め込む
    far_u_outer  = far_u_hole + handle_band_t; // 外周は穴+バンド厚

    translate([0, 0, handle_center_z])
        rotate([90, 0, 0])
            linear_extrude(height = handle_width, center = true)
                difference() {
                    d_profile(flat_u_outer, far_u_outer, outer_half_h, outer_r);
                    d_profile(flat_u_hole,  far_u_hole,  hole_half_h,  hole_r);
                }
}

// ==================== 組み立て ====================
union() {
    mug_body();
    handle();
}

// マグカップ本体と取手

$fn = 100;

// 本体パラメータ
outer_radius = 40;      // 外径80mm
inner_radius = 35;      // 内径70mm
mug_height = 90;
bottom_thickness = 6;

// 取手パラメータ
handle_inner_height = 30;
handle_inner_width = 25;
handle_thickness = 8;      // 取手の太さ(押し出し断面の直径)
handle_center_z = mug_height / 2;

module mug_body() {
    difference() {
        cylinder(h = mug_height, r = outer_radius);
        translate([0, 0, bottom_thickness])
            cylinder(h = mug_height, r = inner_radius);
    }
}

// D字型取手
// 外側が半円、本体側が直線のD字形状の断面を、上下に扫掠(スイープ)して立体を作る
module handle() {
    // D字の内側空間サイズ
    inner_w = handle_inner_width;   // X方向の内側幅(本体からの張り出し量)
    inner_h = handle_inner_height;  // Z方向の内側高さ

    // 全体の外形サイズ(内側 + 太さ分)
    outer_w = inner_w + handle_thickness;
    outer_h = inner_h + handle_thickness * 2;

    // 本体外周に接続するX位置
    x_base = outer_radius - 1; // 少しめり込ませて確実に union

    translate([x_base, 0, handle_center_z]) {
        rotate([90, 0, 0]) {
            linear_extrude(height = handle_thickness, center = true) {
                difference() {
                    // 外側のD字形状(半円 + 直線側)
                    d_shape(outer_w, outer_h);
                    // 内側のD字形状をくり抜く(内側空間)
                    d_shape_inner(inner_w, inner_h, handle_thickness);
                }
            }
        }
    }
}

// D字形状:左側が直線(本体側)、右側が半円
module d_shape(w, h) {
    r = h / 2;
    union() {
        // 直線部分(左側の四角)
        translate([-1, -h/2])
            square([r + 1, h]);
        // 半円部分(右側)
        translate([r, 0])
            circle(r = r);
    }
}

// 内側(くり抜き用)のD字形状。thicknessの分だけ小さくする
module d_shape_inner(w, h, thickness) {
    r = h / 2;
    union() {
        translate([-1, -h/2])
            square([r + 1, h]);
        translate([r, 0])
            circle(r = r);
    }
}

// 取手全体をより正確に:内側空間を確保しつつ外形はD字
module handle_solid() {
    inner_w = handle_inner_width;
    inner_h = handle_inner_height;
    t = handle_thickness;

    outer_h = inner_h + 2 * t;
    outer_r = outer_h / 2;

    x_base = outer_radius - 2; // 本体にめり込ませる

    translate([x_base, 0, handle_center_z]) {
        rotate([90, 0, 0]) {
            linear_extrude(height = t, center = true) {
                difference() {
                    // 外形:左が直線、右が半円のD字
                    hull() {
                        translate([0, -outer_r])
                            square([1, outer_h]);
                        translate([outer_r, 0])
                            circle(r = outer_r);
                    }
                    // 内側の穴:同じくD字型にくり抜き、指が入る空間を作る
                    translate([t, 0]) {
                        inner_r = inner_h / 2;
                        hull() {
                            translate([0, -inner_r])
                                square([1, inner_h]);
                            translate([inner_w - inner_r, 0])
                                circle(r = inner_r);
                        }
                    }
                }
            }
        }
    }
}

module mug_with_handle() {
    union() {
        mug_body();
        handle_solid();
    }
}

mug_with_handle();
